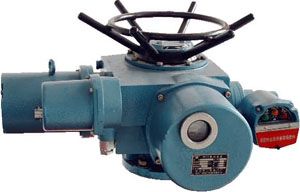

Q型部分回轉電動執行器

一、Q型部分回轉電動執行器 產品概述

Q型部分回轉電動執行器是適用于蝶閥、球閥、旋塞閥和風門擋板等做90º回轉的閥門。Q為一體式，DQ為疊加式（Z型電裝加二級減速器）。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。Q型部分回轉電動執行器有要用于電力、冶金、石油化工、食品、紡織、織紙、水廠和污水處理等部門。按使用環境分：Q、DQ為戶外型，QB為隔爆型，QZ為整體型，QT為調節閥。

Q型部分回轉電動執行器	Q型部分回轉電動執行器

二、Q型部分回轉電動執行器 結構特點

一體式的結構：Q和QB型電裝由閥門專用電機、減速器、行程控制機構、轉矩限位機構、開度指示機構、手輪、機構限位機構等組成。QB是在Q的基礎上增加了隔爆面，采用隔爆接線盒和隔爆型電動機。Q型的傳動原理見圖，整體型電裝是在Q普通型電裝基礎上派生而成。

疊加式的結構：DQ型電裝由廠生產的Z型電裝加二級減速器組成。按其使用的Z型電裝，分為DQW戶外型（用Z的戶外型）；DQB隔爆型（用Z的隔爆型）。

三、Q型部分回轉電動執行器 使用注意事項

1、不得在易爆環境下拆去電氣箱帶電調試電動裝置，打開電氣箱時，須先切斷電源；
2、開度機構窗不得與硬物碰撞；
3、不得在陰雨天于戶外打開電氣箱蓋、電機等密封部位；
4、檢查維修后，須將電氣箱罩、電機及其它密封部位蓋嚴緊固，以防雨水、、潮氣進入，造成電器元件失效及零件銹蝕；
5、安裝或重裝后，首次電動操作，須使閥門處于中間位置檢查開、關方向，須按調試要求進行逐項調試，檢查維修后，才能投入使用。
6、本裝置系用閥門專用三相異步電動機，額定持續工作時間不超過10分鐘，安裝調試時須注意，以防電機過熱。
7、當閥門很少使用時，應制訂定期啟動裝置的制度。

四、Q型部分回轉電動執行器 主要技術參數

五、Q型部分回轉電動執行器 故障及排除方法
