Z41Y鍛鋼法蘭閘閥

Z41Y鍛鋼法蘭閘閥
上海上賢閥門制造有限公司專業銷售Z41Y鍛鋼法蘭閘閥傾力打造滬產控制閥高品質品牌。

廠家直銷,價格優惠,歡迎致電咨詢!

銷售熱線:021-57512666、技術支持:021-57510966

我公司專業生產提供各類氣動調節閥、電動調節閥、自立式調節閥,氣動球閥、氣動 蝶閥、電動球閥、電動蝶閥、氣動截止閥、電動截止閥、氣動閘閥、電動閘閥等自控閥門產品。

詳細介紹

一、鍛鋼法蘭閘閥 產品概述

Z41Y鍛鋼法蘭閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋,按這種設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)。客戶有其他要求時也可采用金屬環連接。另一種設計形式是焊接式閥蓋,按這種設計形式的鍛鋼法蘭閘閥,其閥體與閥蓋用螺紋連接,全焊密封。客戶有其他要求時也可采用合焊透連接。還有一種是壓力自緊式閥蓋,按這種設計形式設計的鍛鋼法蘭閘閥,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。

Z41Y鍛鋼法蘭閘閥(鍛A105材質) Z41Y鍛鋼法蘭閘閥(鍛304材質)
Z41Y鍛鋼法蘭閘閥(鍛A105材質) Z41Y鍛鋼法蘭閘閥(鍛304材質)



二、鍛鋼法蘭閘閥 材料明細表

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 銷釘 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 410
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A473 431
18 填料 Flexible Graphite PTFE
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃~425℃ -29℃~550℃ -29℃~180℃

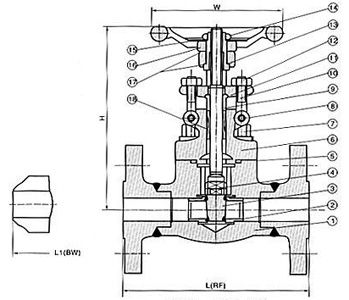

三、鍛鋼法蘭閘閥 外形尺寸圖

Z41Y鍛鋼法蘭閘閥 (結構尺寸圖)
Z41Y鍛鋼法蘭閘閥 (結構尺寸圖)

四、鍛鋼法蘭閘閥 主要連接尺寸

NPS 1/2" 3/4" 1" 1 1/2" 1 1/4" 2"
L(RTJ) 900Lb~1500Lb 216 229 254 279 305 371
L1(BW) 900Lb~1500Lb 216 229 254 279 305 368
H(開) 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5

五、鍛鋼法蘭閘閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的鍛鋼法蘭閘閥產品型號,請按型號直接向我司訂購;
